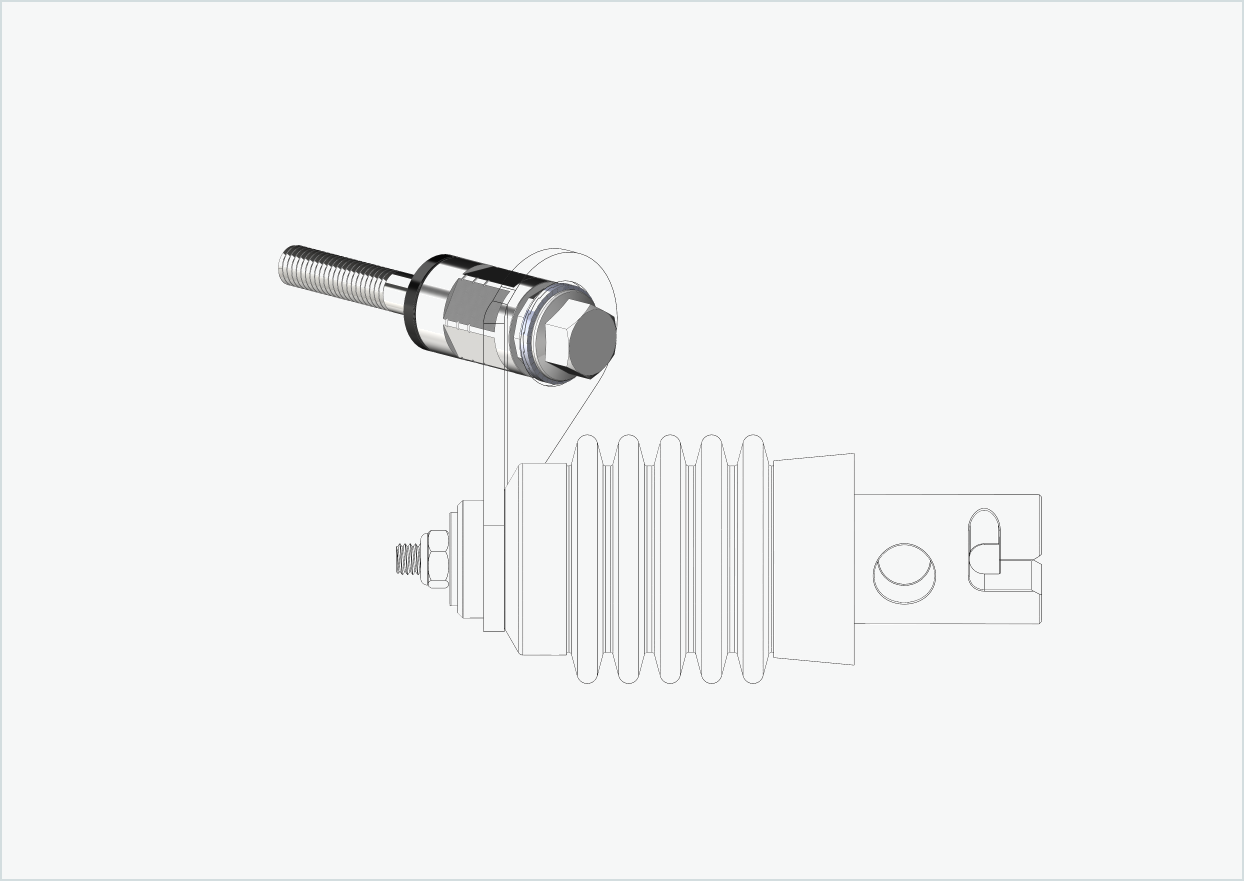

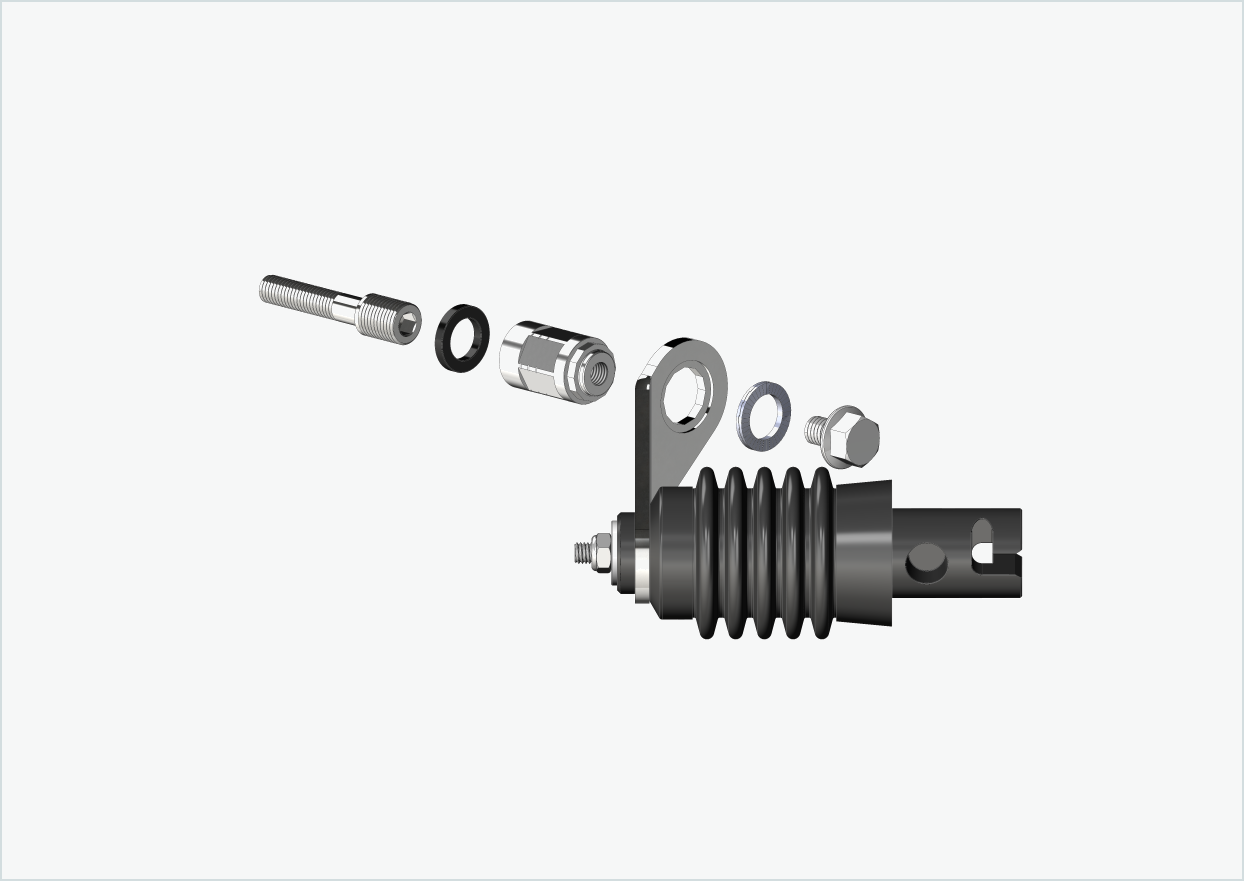

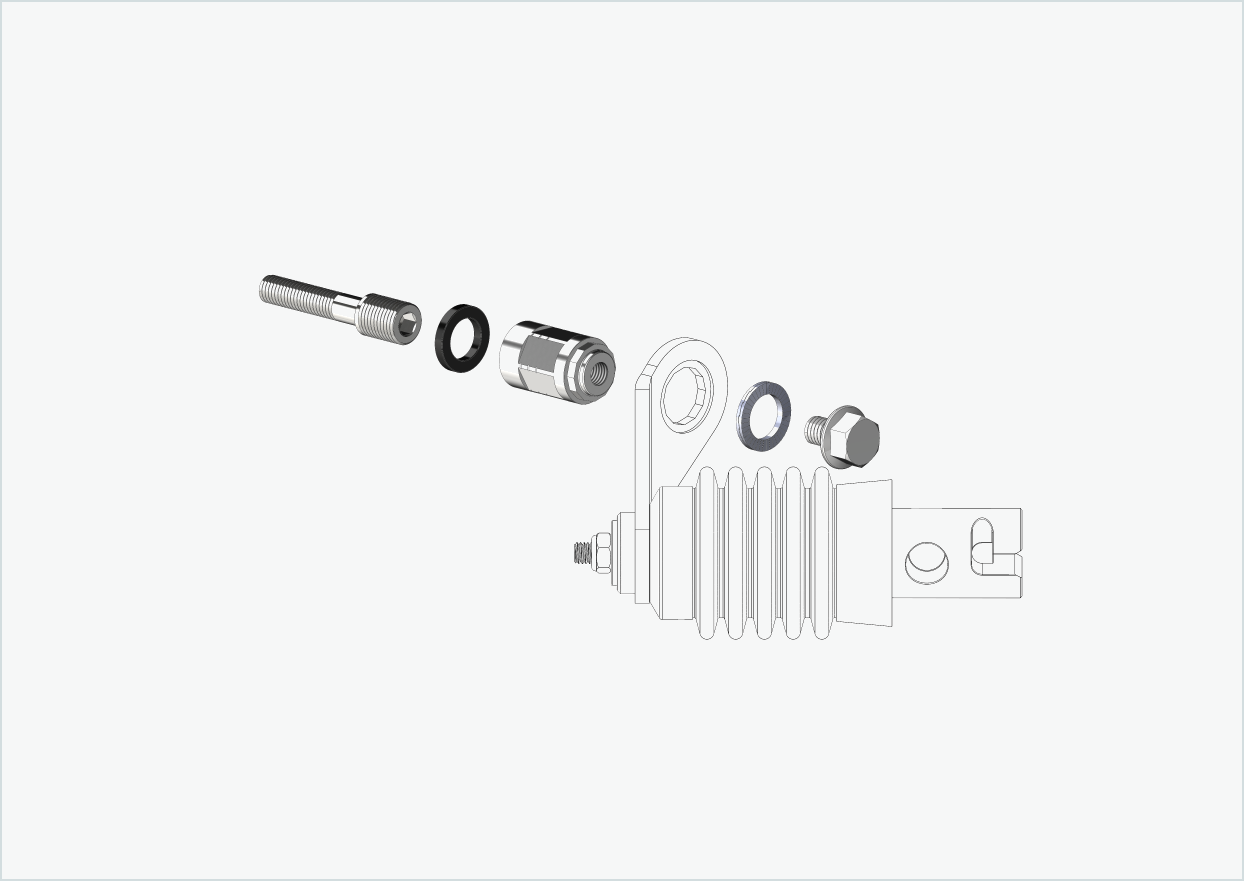

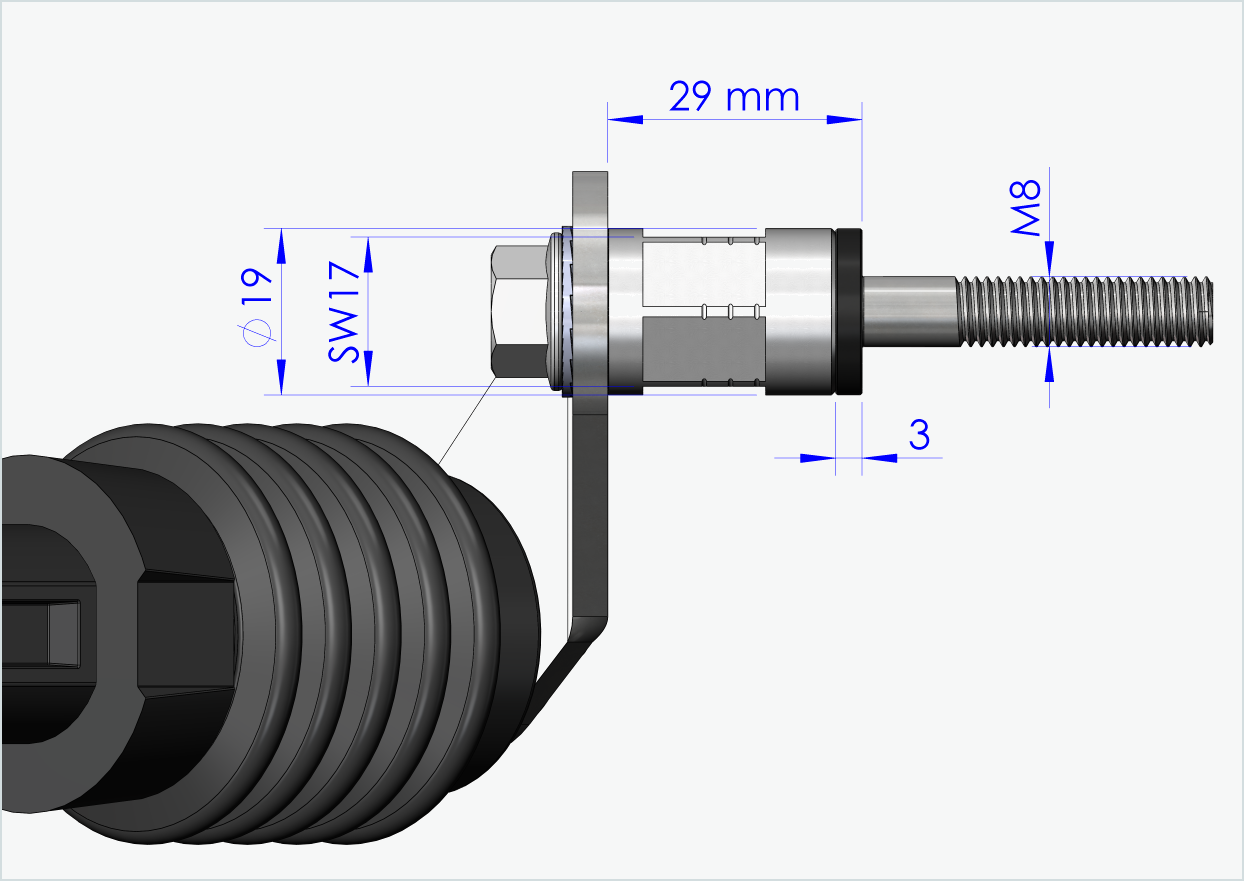

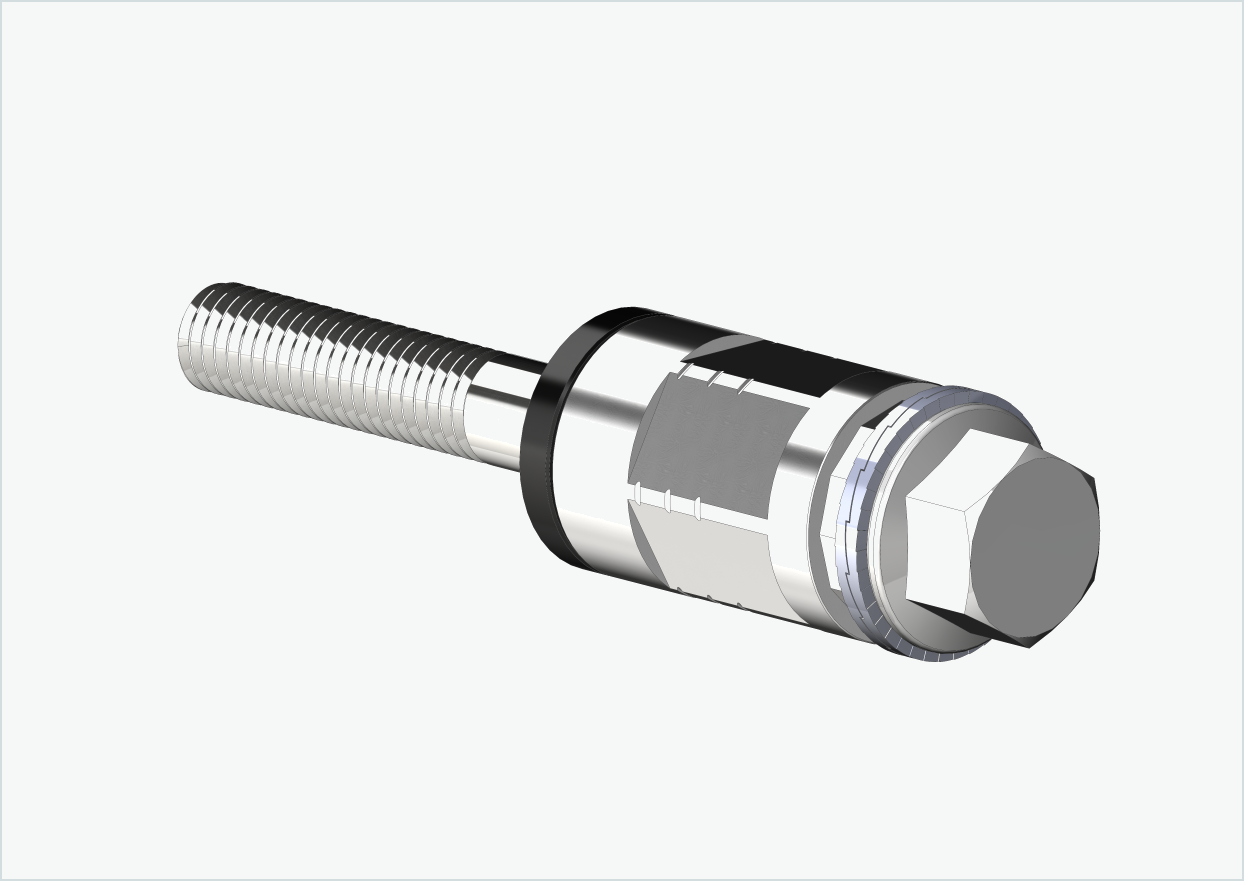

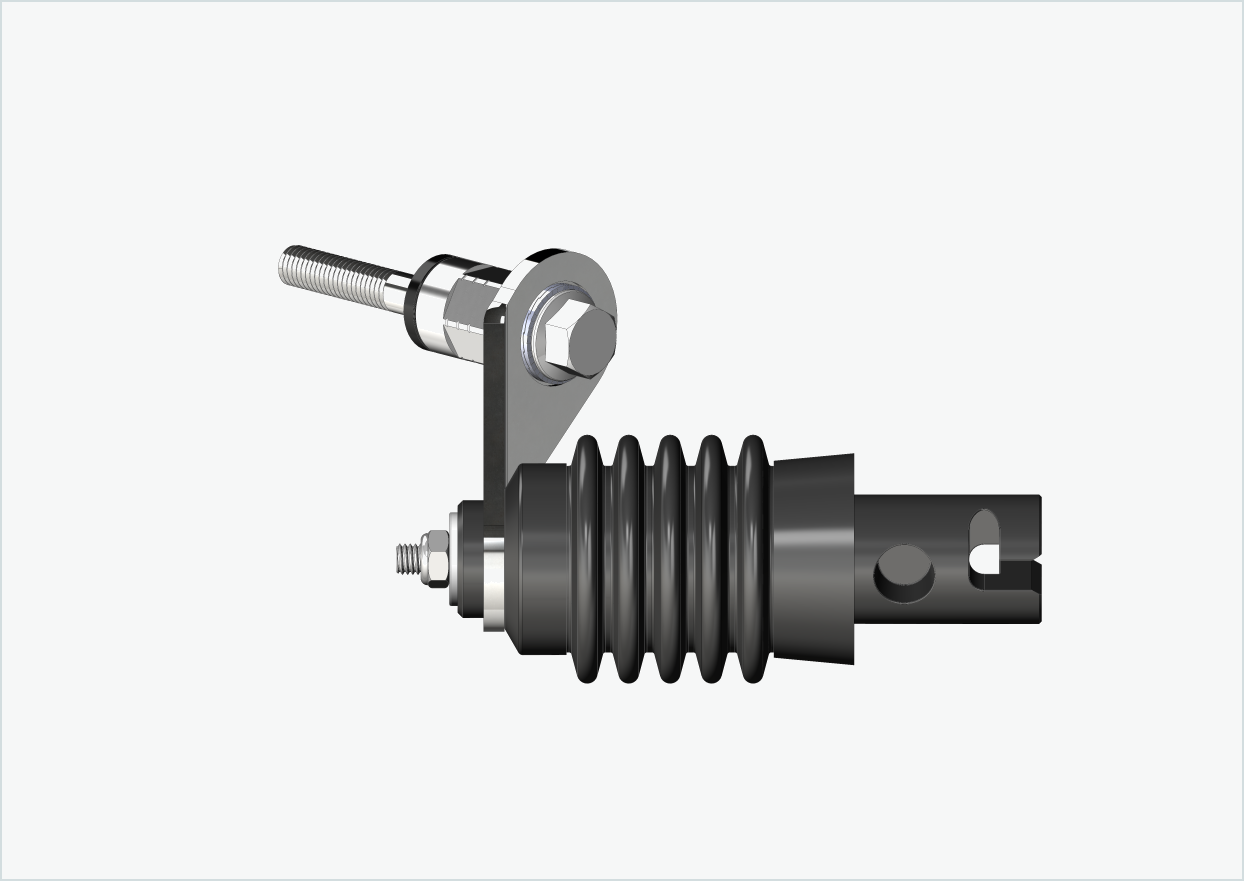

Adapter Polygon für Enviolo Modular-Schaltnaben CY2024 - passend für Weber-Kupplungen Typ: E - EL - ES
MONTAGEANLEITUNG
Passt auf folgende Nabenschaltungssyssteme
ENVIOLO
- HD Heavy Duty Modular Nabe CY2024 | CVP-HD-MA-32-DC-OE
- TR Trekking Modular Nabe CY2024 | CVP-TR-MA-36-DC-OE
- EX Extreme Modular Nabe CY2024 | CVP-EX-MA-36-DC-OE
- CT2 Modulare City Nabe CY2024 | CVP-CT2-MA-32-DC-OE
Das solltest Du unbedingt beachten:
Bei den modularen Enviolo Modular-Schaltnaben CY2024 gibt es auf der Bremsenseite (links) drei unterschiedliche Schraubentypen.
- Pos. 1 | Sonderbolzen Syntace | Enviolo Artikel-Nr.: HW-MA-1PC-SYN-OE
- Pos. 2 | Sonderbolzen Standard | Enviolo Artikel-Nr.: HW-MA-1PC-12TA-OE
- Pos. 4 | Zylinderschraube M8x40 | Enviolo Artikel-Nr.: HW-MA-SHS-M8X40-OE
Solltest Du den Sonderbolzen Pos. 1 in deinem linken Ausfallende verbaut haben, benötigst Du zusätzlich noch Pos. 3 - Enviolo Buchse Syntace | Enviolo Artikel-Nr.: HW-MA-SPCR-LHSYN-OE für die Montage unseres Gewindeadapters.
Solltest Du den Sonderbolzen Pos. 2 in deinem linken Ausfallende verbaut haben, benötigst Du zusätzlich noch Pos. 5 - Enviolo Buchse Standard | Enviolo Artikel-Nr.: HW-MA-SPCR-LH-OE für die Montage unseres Gewindeadapters.
Sicherheits- und Warnhinweise
! WARNUNG !
Das Zugfahrrad muss für den Anhängerbetrieb zugelassen sein. Das Fahren mit dem Anhänger mit einem vom Hersteller nicht freigegebenen Zugfahrrad kann zu Rahmenbrüchen oder anderen Materialproblemen führen. Unfälle mit lebensgefährlichen Verletzungen können die Folge sein.
Solltest Du dir nicht sicher sein, wie Du unseren Adapter fachgerecht montieren sollst, wende Dich an eine Fachwerkstatt.
Unser Adapter muss fachgerecht montiert werden. Ein nicht korrekt montierter Adapter kann sich während der Fahrt lösen und zu Unfällen mit lebensgefährlichen Verletzungen führen.
Das solltest Du unbedingt beachten:
- Unsere Adapter sind nur für Fahrräder und Pedelecs (max. 25km/h) zugelassen, nicht für S-Pedelecs oder E-Bikes ab 25km/h!
- Wir weisen alle Händler und Endverbraucher darauf hin, dass Sie im Sinne der Produkthaftung selbst für das Gesamtsystem Fahrrad-Anhänger und dessen korrekte Funktion verantwortlich sind!
- Es liegt in deiner Verantwortung die korrekte Gewindegröße deiner Hinterradnabe am Rad festzustellen. Versuche nicht unseren Adapter in einer anderen Gewindegröße in deine Hinterradnabe zu montieren. Eine falsche Gewindegröße kann dein Fahrrad beschädigen. Solltest Du dir unsicher bei der Ermittlung der richtigen Gewindegröße sein, kontaktiere uns per Email oder telefonisch, wir helfen dir gerne dabei.
- nicht verwendbar bei Räder aus Carbon, bzw. mit Carbon Ausfallenden und Carbon-Hinterbau!
- Überprüfe regelmäßig die korrekte Drehmomenteinstellung und Spielfreiheit aller Bauteile vor dem Gebrauch deines Fahrrades im Anhängerbetrieb!
- Wenn Du keinen kalibrierten Drehmomentschlüssel für die Montage unseres Adapters hast, wende Dich an eine Fachwerkstatt.
